Kirjeldus
77% RG6 Tri-Shield koaksiaalkaabel, sisejuht: 1,02 ± 0,01 mm vask-plakeeritud teras (CCS kiiruse kiirus: 21%)+isolatsioon: 4,57 ± 0,05mm FOAM PE (FPE)+1+1 ST ST ST ST STILD: 0,04 ± 0,005MM-i nd {13 {13 {13 {13 {13 {13 {13} Kilp: (6*16) =96*0,16 ± 0,005mm Al-Mg sulamijuhtme (punumise katvus: 77%)
+3 RD SHIELD: 0,052 ± 0,003mm AL / PET / PET / AL Fooliumilint+jope: 7,06 ± 0,1 mm PVC, jope värv: valge või must on valikuline, pakkimine: 305 m / puidust trummel.
■Funktsioonid:
⊙ Tri-Shield
⊙impedants: 75 ± 3Ω
⊙Baidikate: 77%
⊙CCS kiiruse määr: 21%
⊙Nneri juht: 1,02 mm vask-plakeeritud teras.

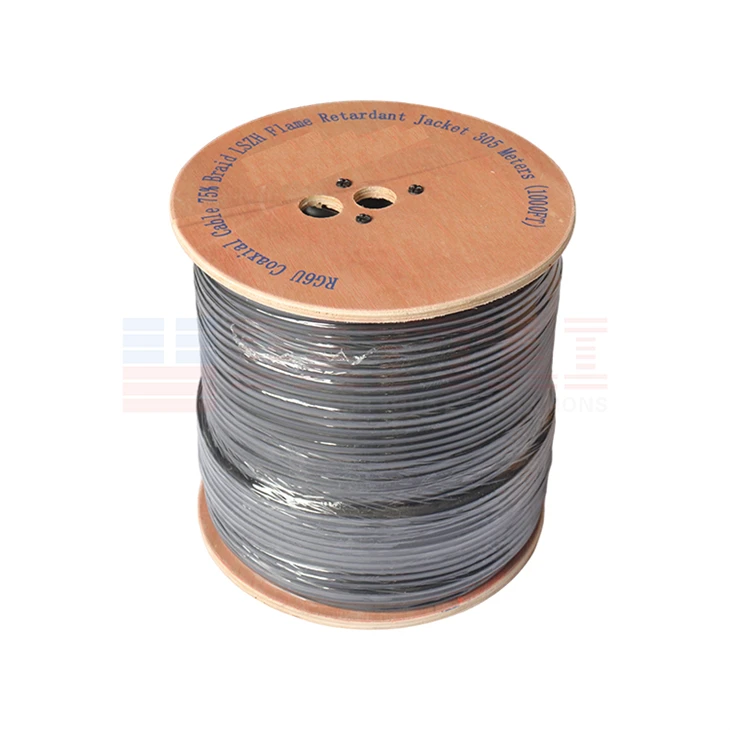

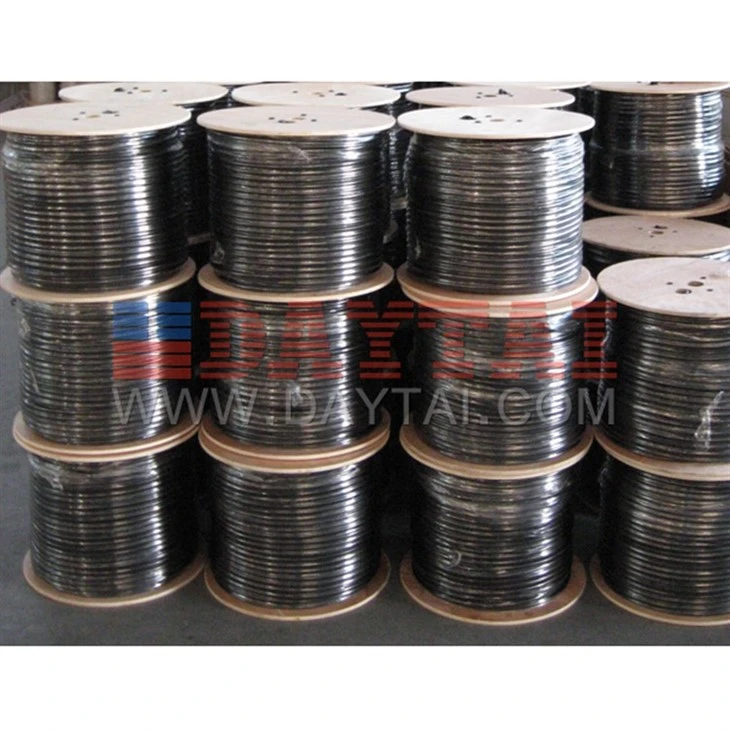

⊙Pakkimine: 305m / puidust trummel.
⊙Jakoti värv: valge või must on valikuline.

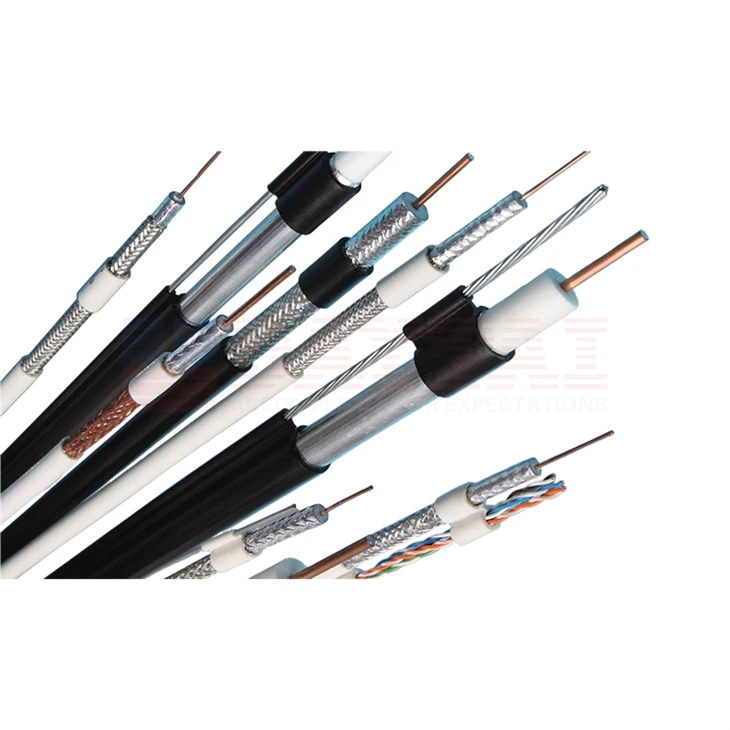

Pilt
Spetsifikatsioon
|
Ese |
Kiht |
Materiaalne |
Spetsifikatsioon |
Tolerants |
Märkus |
|
1 |
Sisejuht |
Vask-plakeeritud teras (CCS) |
1,02 mm |
± 0,01 mm |
21% Kiiruse määr |
|
2 |
Isolatsioon |
Vaht PE (FPE) |
4,57 mm |
± 0,05 mm |
/ |
|
3 |
1. kilp |
Ühendatud Al Fooliumilint |
0,04 mm |
± 0,005 mm |
/ |
|
4 |
2. kilp |
Al-mg sulami punumisjuhtme |
(6*16)=96* 0,16 mm |
± 0,005 mm |
Katvus: 77% |
|
5 |
3. kilp |
Al / lemmikloom / al fooliumilint |
0,052 mm |
± 0,003 mm |
/ |
|
6 |
Tarretis |
Mitte |
|||
|
7 |
Jope |
PVC |
7,06 mm |
± 0,10 mm |
Valge Või must |
|
8 |
Käskjalg |
/ |
/ |
/ |
/ |
|
9 |
Pakkimine |
305m / puidust trummel |
|||
|
■Elektrooniline jõudlus |
|||
|
Tüüp |
Sumbumine (20 kraadi) |
||
|
Sagedus (MHz) |
Maksimaalne sumbumine (DB/100 jalga) |
Maksimaalne sumbumine (DB/100m) |
|
|
77% RG6 Tri-Shiel Koaksiaalkaabel |
5 |
0.76 |
2.50 |
|
55 |
1.60 |
5.25 |
|
|
187 |
2.85 |
9.35 |
|
|
300 |
3.55 |
11.64 |
|
|
450 |
4.40 |
14.43 |
|
|
600 |
5.10 |
16.73 |
|
|
750 |
5.65 |
18.54 |
|
|
865 |
6.10 |
20.01 |
|
|
1000 |
6.55 |
21.49 |
|
|
1200 |
7.98 |
26.16 |
|
|
1450 |
8.46 |
27.73 |
|
|
1800 |
9.50 |
31.15 |
|
|
2200 |
9.73 |
31.92 |
|
|
3000 |
11.40 |
37.50 |
|
