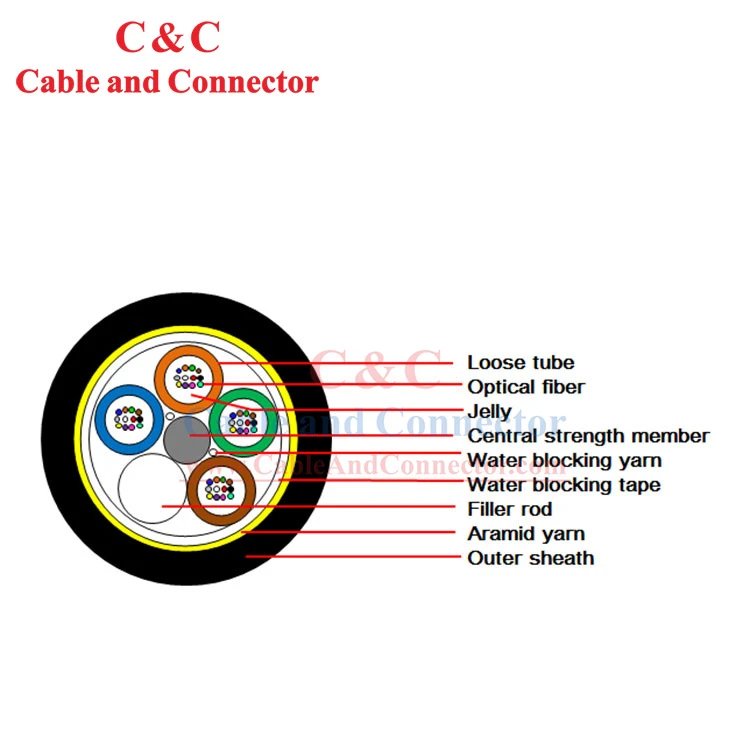

48 südamikuga ADSS fiiberoptiline kaabel, lahtine torukonstruktsioon, tarretisega täidetud torud, mittemetallist keskse tugevuselemendi ümber asetatud elemendid (torud ja täitevardad), kaabli südamiku sidumiseks kasutatud polüesterlõngad, kaablisüdamiku külge mähitud vett takistav teip, aramiidlõngaga tugevdatud ja PE väliskest. Kokkuvõtteks võib öelda, et ADSS Fiber Optic Cable on uuenduslik lahendus õhust fiiberoptiliseks sideks, pakkudes isekandvaid võimalusi, dielektrilist konstruktsiooni ja tugevat jõudlust erinevates keskkonnatingimustes.
Lahtise toru ja täitevarda värvikoodid
Toru värv algab nr 1 sinisest. Kui on täiteaineid, on värv loodus.
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
Sinine |
Oranž |
Roheline |
Pruun |
Hall |
Valge |
Punane |
Must |
Kollane |
Lilla |
Roosa |
Aqua |
Kaabli struktuur ja parameeter
|
SN |
Üksus |
Üksus |
Väärtus |
||
|
1 |
kiudude arv |
loendama |
12 |
48 |
96 |
|
2 |
Kiudude arv toru kohta |
loendama |
6 |
12 |
12 |
|
3 |
Elementide arv |
loendama |
5 |
5 |
8 |
|
4 |
Kaabli läbimõõt |
mm |
11.1 |
11.6 |
14.0 |
|
5 |
Kaabli kaal |
kg/km |
87 |
97 |
147 |
|
6 |
MAT (MAX. Lubatud tööpinge) |
N |
2000 |
||
|
7 |
Lühiajaline armumine |
N/100 mm |
1000 |
||
|
8 |
Max Span |
m |
100 |
||
Märkus: mehaanilised suurused on nimiväärtused.
Optilise kaabli omadused
1) Min. painderaadius paigaldamiseks
Staatiline: 10 x kaabli läbimõõt
Dünaamiline: 20 x kaabli läbimõõt
2) Kasutustemperatuuri vahemik
Toiming: -40 kraad ~ +60 kraad
Paigaldamine: -10 kraad ~ +60 kraad
Ladustamine/transport: -40 kraadi ~ +60 kraadi
3) Peamine mehaanilise ja keskkonnaalase toimivuse test
|
Üksus |
Testimis viis |
Vastuvõtmise tingimus |
|
Tõmbetugevus IEC 60794-1-2-E1 |
- Koormus: lühiajaline pinge - Kaabli pikkus: umbes 50m - Laadimisaeg: 60 min |
- kiudude tüvi £ 0,33% - Kao muutus £ 0,1 dB @ 1550 nm - Puudub kiudude katkemine ja kesta kahjustus. |
|
Purustustest IEC 60794-1-2-E3 |
- Koormus: lühiajaline purustamine - Laadimisaeg: 1 min |
- Kao muutus £ 0,1 dB @ 1550 nm - Puudub kiudude katkemine ja kesta kahjustus. |
|
Löögikatse IEC 60794-1-2-E4 |
- Löögipunktid: 3 - Ajad punkti kohta: 1 - Löögienergia: 3J |
- Kao muutus £ 0,1 dB @ 1550 nm - Puudub kiudude katkemine ja kesta kahjustus. |
|
Korduv painutamine IEC 60794-1-2-E6 |
- Painderaadius: 20 x OD - Tsükli arv: 25 |
- Kao muutus £ 0,1 dB @ 1550 nm - Puudub kiudude katkemine ja kesta kahjustus. |
|
Torsioon IEC 60794-1-2-E7 |
- Pikkus: 2-5 m - Pöördenurk: ±180 kraadi - Tsükli arv: 10 |
- Kao muutus £ 0,1 dB @ 1550 nm - Puudub kiudude katkemine ja kesta kahjustus. |
|
Kaabli painutus IEC 60794-1-2-E11 |
- Torni läbimõõt: 20 x OD - Pöörete arv: 4 -Tsüklite arv:3 |
- Kao muutus £ 0,1 dB @ 1550 nm - Puudub kiudude katkemine ja kesta kahjustus. |
|
Vee läbitungimine IEC 60794-1-2-F5B |
- Vee kõrgus: 1 m - Proovi pikkus: 3m - Aeg: 24h |
- Vastasotsa kaablisüdamikust ei leki vett |
|
Temperatuur jalgrattasõit IEC 60794-1-2-F1 |
- Temperatuur: -20oC~+70oC - Iga sammu aeg: 12h - Tsüklite arv: 1 |
- Kao muutus £ 0,1 dB/km @ 1550 nm - Puudub kiudude katkemine ja kesta kahjustus. |
Optilisele kiule iseloomulik
|
G652D Fiber Information |
|
| Režiimivälja läbimõõt (1310 nm) | 9,2 mm±0,4 mm |
| Režiimivälja läbimõõt (1550 nm) | 10,4 mm±0,8 mm |
| Katkesta kaabliga kiudude lainepikkus (λcc) | 1260 nm |
| Sumbumine 1310 nm juures | £0,36 dB/km |
| Sumbumine 1550 nm juures | £0,22 dB/km |
| Paindekadu 1550 nm juures (100 pööret, raadius 30 mm) | £0,05 dB |
| Dispersioon vahemikus 1288 kuni 1339 nm | 3,5 naela/ (nm•km) |
| Dispersioon 1550 nm juures | £18ps/ (nm•km) |
| Dispersiooni kalle dispersiooni lainepikkusel null | £0,093 ps/ (nm2• km) |
Disaini seisukord
|
Projekt I |
Projekt II |
|
Kiudsüdamikud |
Kiudsüdamikud |
|
Paigaldusvahemik |
Max lubatud pinge |
|
Pingeaste |
Pingeaste |
|
Maks., min., kesk. temperatuuri |
|
|
Max tuule kiirus |
|
|
Max jääkatte paksus |
|
