40G ER4 QSFP+ 40KM optilise transiiveri kirjeldus
QSFP+ moodul on mõeldud kasutamiseks 40 GBASE Etherneti läbilaskevõimega kuni 40 km ühemoodilise kiu (SMF) kaudu, kasutades dupleks-LC-pistikute kaudu lainepikkust 1310 nm. See transiiver ühildub QSFP+ MSA, IEEE 802.3bm 40GBASE-ER4 ja OTU3 standarditega. Digitaalsed diagnostikafunktsioonid on saadaval ka I2C liidese kaudu, nagu on määratlenud QSFP+ MSA, et võimaldada juurdepääsu{14}reaalajas tööparameetritele. Nende funktsioonide abil sobib see hõlpsasti paigaldatav kuum vahetatav transiiver kasutamiseks erinevates rakendustes, nagu andmekeskused, suure jõudlusega andmetöötlusvõrgud, ettevõtte tuuma- ja levitamiskihi rakendused.
■Omadused
⊙DTFP+ MSA ühilduv
⊙Kaubanduslik: 0 ~ +70oC
⊙Elektriliselt kuum{0}}ühendatav
⊙SMF LC duplekspistik
⊙Kuni 40 km käigukast
⊙Ühe +3.3V toiteallikas
⊙Korpuse töötemperatuur
⊙Optilise lingi eelarve: 16 dBm
⊙Digitaalsed diagnostikavõimalused
⊙ 4 CWDM rada MUX/DEMUX
⊙RoHS-6 ühilduv ja pliivaba
⊙Kuni 11,2 Gb/s andmeedastuskiirus kanali kohta
⊙Maksimaalne energiatarve 3,5 W
⊙Kogu{0}}metallist korpus tagab suurepärase elektromagnetilise häire
■Rakendused
⊙ Vastab RoHS-ile.
⊙Ühildub standardiga SFF-8436
⊙Ühildub standardile IEEE 802.3ba

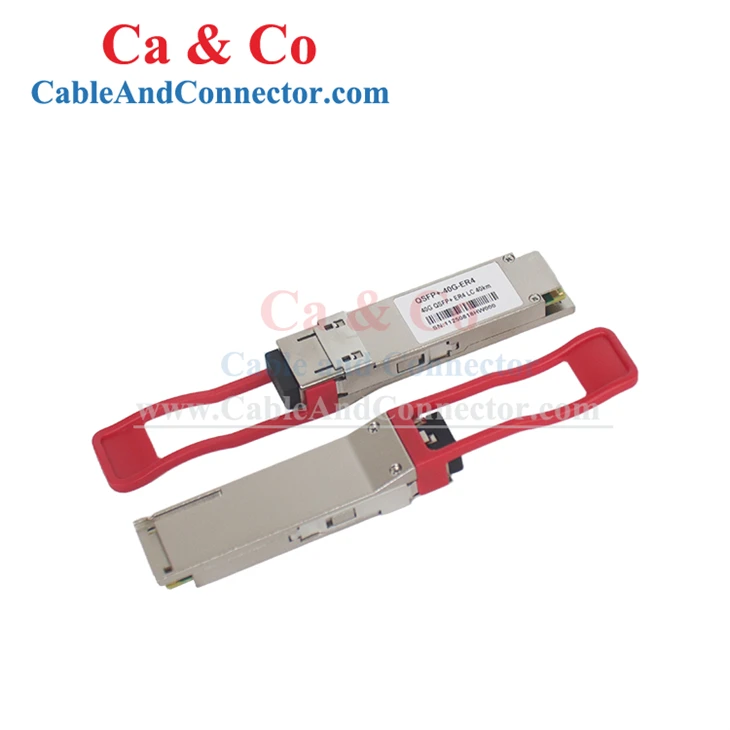

Pilt 40G ER4 QSFP+ 40KM optiline transiiver
Spetsifikatsioon
■Absoluutsed maksimumhinnangud
|
Parameeter |
Sümbol |
Min |
Max |
Üksus |
Märkmed |
|
Säilitustemperatuur |
TS |
-40 |
85 |
oC |
|
|
Toiteallika pinge |
VCC |
0 |
3.47 |
V |
|
|
Suhteline õhuniiskus (mitte{0}}kondensatsioon) |
RH |
5 |
95 |
% |
|
|
Kahjustuse künnis |
THd |
0 |
dBm |
■Soovitatavad töötingimused
|
Parameeter |
Sümbol |
Min |
Tüüpiline |
Max |
Üksus |
Märkmed |
|
Töökorpuse temperatuur |
TOP |
0 |
70 |
oC |
kaubanduslik |
|
|
-40 |
85 |
oC |
Tööstuslik |
|||
|
Toiteallika pinge |
VCC |
3.135 |
3.3 |
3.465 |
V |
|
|
Andmeedastuskiirus |
40 |
Gb/s |
||||
|
Juhtimise sisendpinge kõrge |
2 |
Vcc |
V |
|||
|
Juhtimise sisendpinge madal |
0 |
0.8 |
V |
|||
|
Lingi kaugus (SMF) |
D |
40 |
km |
9/125um |
